ТЕРМОТРАНСФЕРНЫЕ ПЕЧАТАЮЩИЕ ГОЛОВКИ

ЗАМЕНА ТЕРМОТРАНСФЕРНЫХ ПЕЧАТАЮЩИХ ГОЛОВОК

ЗАМЕНА ПЕЧАТАЮЩЕЙ ГОЛОВКИ НА ТЕРМОТРАНСФЕРНЫХ МАРКИРАТОРАХ VIDEOJET 6210 / LINX TT3 / ICE ES

Для замены печатающей головки:
1. Открутите крепежный винт печатающей головки, как показано на рисунке 1-01.

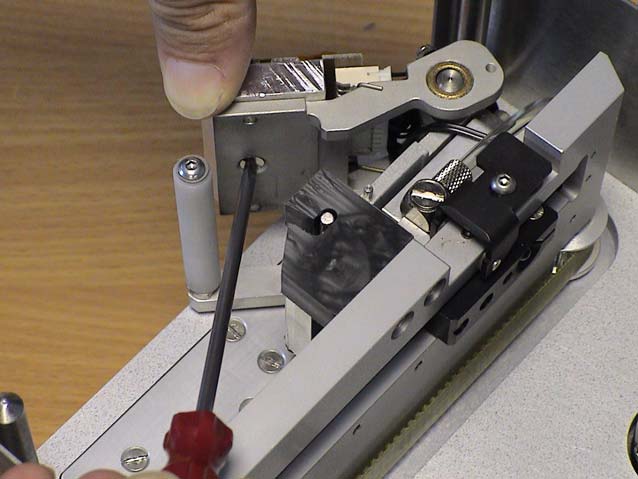

Рис 1-01: Откручиваем печатающую головку

2. Отведите печатающую головку от платформы.
3. Отсоедините головку от кабеля управления и снимите ее. Рис. 1-02.

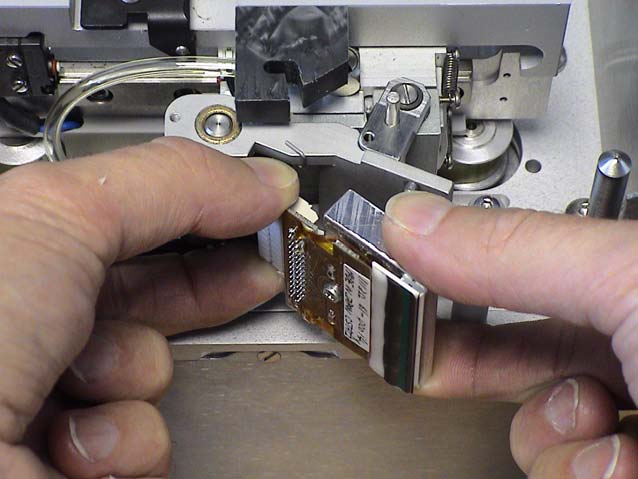

Рис 1-02: Снимаем печатающую головку

4. Подключите разъем кабеля управления к новой печатающей головке.
5. Установите печатающую головку на место и закрепите его с помощью винта.
6. Установите сопротивление печатающей головки.
УСТАНОВКА СОПРОТИВЛЕНИЯ ПЕЧАТАЮЩЕЙ ГОЛОВКИ

Печатающие головки изготавливаются с разными параметрами сопротивления.
Сопротивление печатающей головки предварительно настроено на заводе.
При установке новой печатающей головки в принтер нужно в ручную ввести правильные параметры сопротивления в меню.

ВНИМАНИЕ! ОЧЕНЬ ВАЖНО!
ВСЕ РАБОТЫ ПО РЕМОНТУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ НЕ ВХОДЯЩИЕ В РУКОВОДСТВО ОПЕРАТОРА ДОЛЖНЫ ВЫПОЛНЯТЬСЯ СЕРТИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ КОМПАНИИ ПРОИЗВОДИТЕЛЯ ОБОРУДОВАНИЯ, ЛИБО СОТРУДНИКОМ, ПРОШЕДШИМ ОБУЧЕНИЕ В КОМПАНИИ ПРОИЗВОДИТЕЛЕ ОБОРУДОВАНИЯ И ИМЕЮЩИМ СООТВЕТСТВУЮЩИЙ СЕРТИФИКАТ !

СОПРОТИВЛЕНИЕ ПЕЧАТАЮЩЕЙ ГОЛОВКИ.
Если печатающая головка заменена на новую, то и сопротивление печатающей головки должна быть переустановлено на новое.
Если сопротивление установлено неправильно, то это может повредить печатающую головку или привести к низкому качеству печати сообщения.
На такие повреждения гарантия на принтер и термоголовку не распространяется.

Чтобы установить сопротивление печатающей головки:
1. Найдите на этикетке новой печатающей головки значение сопротивления
(например, R = 1113 Ω), как показано на рисунке 1-03.

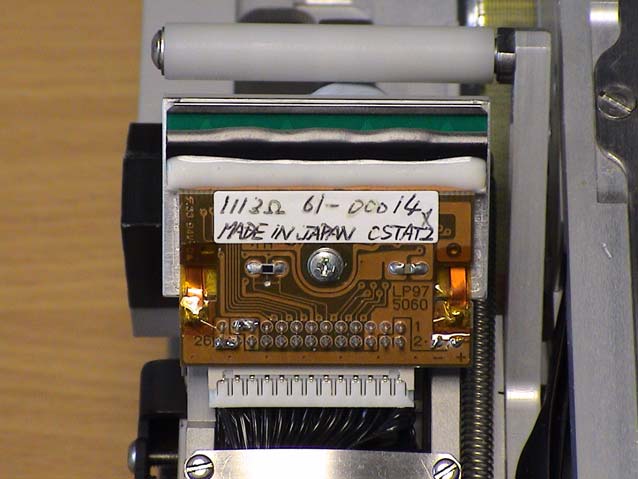

Рис 1-03: Сопротивление печатающей головки

2. Нажмите кнопку Сервис на главной странице в меню принтера.
3. Нажмите кнопку Настройка на странице Инструменты.
4. Нажмите кнопку печатающей головки, чтобы открыть меню настройки печатающей головки.
5. Выберите параметр, сопротивление печатающей головки и введите значение сопротивления, которое нанесено на этикетке печатающей головки (рис 1-04).

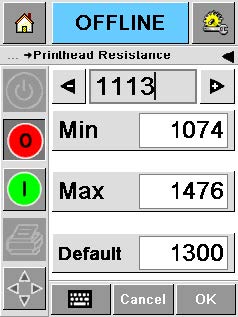

Рис 1-04: Установка сопротивления в меню

6. Используйте стрелки или клавиатуру, чтобы установить параметры и нажмите кнопку ОК, чтобы сохранить настройки.
7. Подтверждающее сообщение отобразится для того, чтобы этот параметр не изменился по неосторожности.
Выберите "Да", чтобы продолжить и установить новое значение.

Скачать руководство по замене в PDF можно по ссылке здесь.
Заказать сервис мануал в формате PDF на английском языке по запросу на этой странице.

Проконсультируйтесь по замене термоголовки

ЗАМЕНА ПЕЧАТАЮЩЕЙ ГОЛОВКИ НА ТЕРМОТРАНСФЕРНЫХ МАРКИРАТОРАХ VIDEOJET DATAFLEX+ / LINX TT5/10 / ICE HS

Для замены печатающей головки:
1.Открутите крепежный винт печатающей головки, как показано на рисунке 1-01.

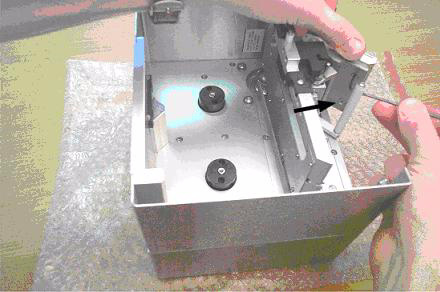

Рис. 2-01: Откручиваем печатающую головку

2. Отведите печатающую головку от платформы.
3. Отсоедините головку от кабеля управления и снимите ее. Рис. 2-02

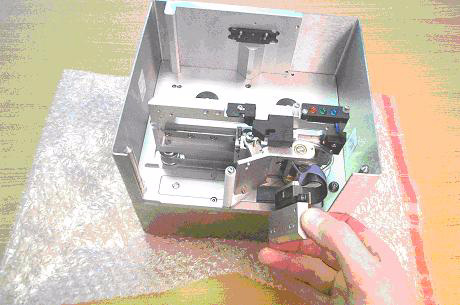

Рис 2-02: Снимаем печатающую головку

4. Подключите разъем кабеля управления к новой печатающей головке.
5. Установите печатающую головку на место и закрепите его с помощью двух винтов.
6. Установите сопротивление печатающей головки.
УСТАНОВКА СОПРОТИВЛЕНИЯ ПЕЧАТАЮЩЕЙ ГОЛОВКИ

Печатающие головки изготавливаются с разными параметрами сопротивления.
Сопротивление печатающей головки предварительно настроено на заводе.
При установке новой печатающей головки в принтер нужно в ручную ввести правильные параметры сопротивления в меню.

ВНИМАНИЕ! ОЧЕНЬ ВАЖНО!
СОПРОТИВЛЕНИЕ ПЕЧАТАЮЩЕЙ ГОЛОВКИ.
Если печатающая головка заменена на новую, то и сопротивление печатающей головки должна быть переустановлено на новое.
Если сопротивление установлено неправильно, то это может повредить печатающую головку или привести к низкому качеству печати сообщения.
На такие повреждения гарантия на принтер и термоголовку не распространяется.

Чтобы установить сопротивление печатающей головки:
1. Найдите на этикетке новой печатающей головки значение сопротивления
(например, R = 1432 Ω), как показано на рисунке 2-03.

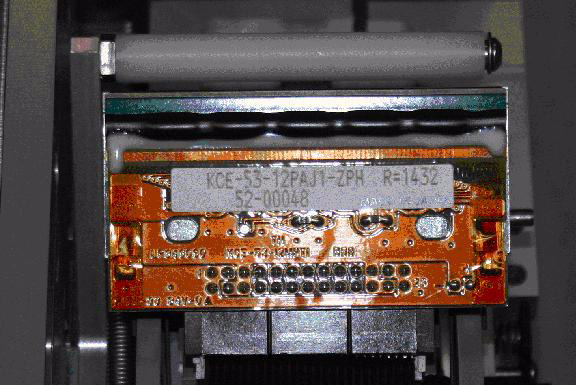

Рис 2-03: Сопротивление печатающей головки

2. Нажмите кнопку Сервис на главной странице в меню принтера.
3. Нажмите кнопку Настройка на странице Инструменты.
4. Нажмите кнопку печатающей головки, чтобы открыть меню настройки печатающей головки.
5. Выберите параметр, сопротивление печатающей головки и введите значение сопротивления, которое нанесено на этикетке печатающей головки (рис 2-04).

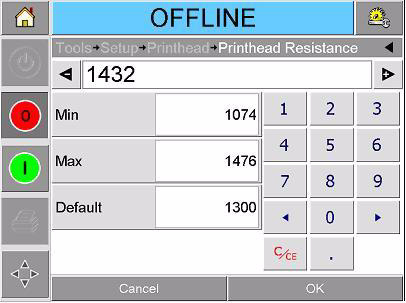

Рис 2-04: Установка сопротивления в меню

6. Используйте стрелки или клавиатуру, чтобы установить параметры и нажмите кнопку ОК, чтобы сохранить настройки.
7. Подтверждающее сообщение отобразится для того, чтобы этот параметр не изменился по неосторожности.
Выберите "Да", чтобы продолжить и установить новое значение.

Скачать руководство по замене в PDF можно по ссылке здесь.
Заказать сервис мануал в формате PDF на английском языке по запросу на этой странице.
